紅外氣體分析儀ZPB

一、產品簡介

    本產品為能針對廢棄物焚燒爐或鍋爐的排氣中NO,SO2,CO,CO2,CH4,的氣體濃度，進行連續測量的單光束紅外氣體分析儀。O2用電化學式、磁力式或氧化鋯式進行測量。

    ZPB由于采用試樣開關型設計，實現NDIR測量組分時零點無漂移。

    最適合用于氣體分離流程、空氣質量測量以及用于傳統的廢棄物焚燒爐、鍋爐等的燃燒排氣的測量，各種工業爐氣體測量系統的分析部件。

    能夠同時連續測量最多5種氣體的濃度，采用了取樣切換方式，實現了零點無漂移。

二、特點

·  高穩定性：零點漂移±0.5%FS/周。

·  安裝于19英寸機柜，重量約為11kg，小巧輕盈。

·  能夠連續測量最多5種氣體的濃度。

·  內置磁氧分析儀或電化學氧分析儀(選配)。

·  內置氣壓干擾補償、RS-485通信、自動校正、警報輸出、O2換算等多種功能（選配)。

·  測量部件結構簡單，保養容易。

三、規格

ZPB型紅外氣體分析儀主要規格:

    測量原理測量成分及測量范圍測量量程重復性線性零點漂移滿量程漂移響應時間（90%以內）模擬輸出信號測量值顯示量程切換外部接點輸入（選配）接點輸出（選配）氣壓干擾補償（選配）標準功能選配功能通信功能（選配）被測氣體流量監測器氣體出入口尺寸吹掃氣體流量參比氣體周邊溫度濕度電源電壓額定功率外形尺寸重量適用認證被測氣體條件流量溫度壓力粉塵氣霧水分腐蝕性成分

四、標準功能

·  輸出信號保持： 通過保持設定(將設定置于ON)，在手動及

自動校正中保持輸出信號。保持的值為進入校正之前的數值或任意設定值。瞬時值的顯示值并不保持。

·  量程切換：通過設定，可選擇手動、自動、遠程量程切換。僅已設定的切換方法有效。

手動 ：通過按鍵操作進行量程切換

自動 ：第1量程90%FS以上時，從第1量程切換到第2量程，第1量程80%FS以下時，從第2量程切換到第1量程

遠程 ：接點輸入(選配件)通過遠程量程切換輸入信號進行量程切換對各組分的接點輸入施加規定電壓時選擇低量程，不施加電壓時選擇高量程。

*此外，在所選的第1量程和第2量程之間的范圍內可任意變更量程。

選項功能

·  遠程輸出保持：通過對遠程輸出保持的輸入端子施加規定電壓，輸出信號將保持施加電壓前的值或任意設定值。輸入期間進行保持。瞬時值的顯示值不保持。

·  量程識別信號：將當前測量量程的識別由接點信號進行輸出。

·  自動校正：按預先設定的周期，進行周期性的自動校正。如果準備好外部校正用標準氣體罐及控制氣體流通開閉用的電磁閥，則可按已設定的自動校正時序，依次ON/OFF零點及各量程校正用電磁閥的驅動接點，進行校正。

自動校正周期設定：設定進行自動校正的周期?？稍?～99小時(以1小時為單位)或1～40天(以1天為單位)范圍內進行設定變更。

氣體流通時間設定：設定自動校正時各種校正氣體的流通時間。60～900秒(以1秒為單位)

·  自動校正的遠程啟動：通過外部輸入信號進行1次自動校正。

校正的時序依據自動校正的設定實施(上記)。通過對自動校正的遠程啟動(輸入端子)施加1.5秒以上的規定電壓后斷開，自動校正即開始，從接點輸入斷開的時刻開始校正。

·  簡易零點校正：按預先設定的周期，進行周期性的零點校正。與自動校正可分別在不同的周期進行設定。如果準備好外部校正用零點氣體及控制氣體流通開、閉用的電磁閥，則可按已設定的簡易零點校正時序，ON/OFF零點校正用電磁閥的驅動接點，進行周期性的零點校正。

簡易零點校正周期設定：設定實施零點校正的周期。1～99小時(以1小時為單位)或1～40天(以1天為單位)

氣體流通時間設定：設定零點氣體流通時間。60～900秒(以1秒為單位)

·  上下限報警： 按預先設定的報警上下限值輸出報警接點信號。各組分的瞬時值超過報警上限值或者低于報警下限值時，接點閉合。(最多5點)

·  儀表異常接點輸出 ：分析儀發生錯誤No.1、2、3、10時，接點閉合。

·  校正異常接點輸出 ：手動及自動校正異常時(發生錯誤No.4～9時)接點閉合。

·  自動校正過程中接點輸出 ：自動校正過程中接點閉合。__·O2 換算： 將NO、SO2、CO測量氣體濃度進行基準O2濃度換算。

換算公式 ：C ：換算濃度，Cs ：被測氣體的測量濃度值，Os ：O2測量濃度值，On ：換算基準O2濃度(數值可通過設定更改)

※ 運算的分數部分上限值為4。運算結果通過顯示及模擬量信號輸出

·  O2換算平均值及O2平均值的運算：可將O2換算結果或O2瞬時值作為一定時間

的平均值進行輸出平均值為每隔30秒的采樣動態平均值(輸出每隔30秒更新，輸出值為該時刻之前的一定時間段的平均值)平均時間可通過設定進行更改 1～59分鐘(以1分鐘為單位)或1～4小時(以1小時為單位)

·  平均值復位 ： 通過使平均值復位輸入端子短接1.5秒以上后再斷開，使上述換算平均值從初始狀態開始輸出。通過短接復位，通過斷開重新啟動。

·  通信功能： RS-485(9針D-sub連接器)半雙工位串行，起止同步式ModbusTM協議通信內容：各種設定值的讀取寫入、測量濃度值、儀表狀態的輸出

備注：經由RS-232進行連接時，請使用RS-232C ←→ RS-485轉換器。

·  氣壓校正： 常態氣壓測定及校正。（使用時確保排氣口保持開放）

   校正后氣壓的影響：

   零點：沒有影響

量程：1%的氣壓變化對測量值產生0.5%以下的影響，校正范圍700hPa～1050hPa

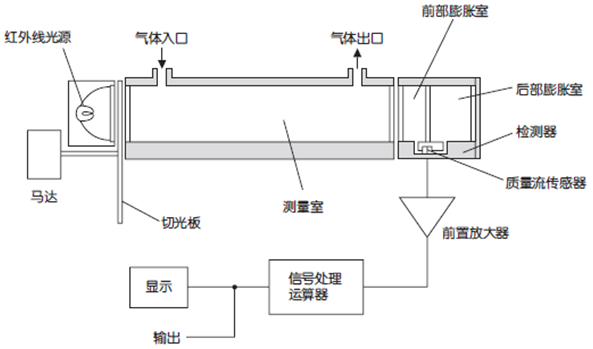

  五、紅外線式測量原理圖 (NO,SO2,CO2,CO)

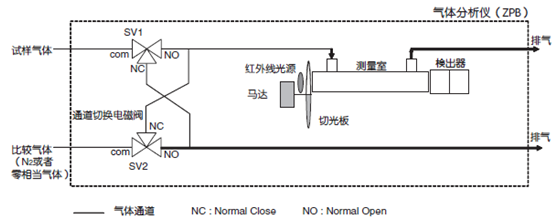

六、試樣開關方式原理圖

試樣開關方式說明：

通過通道切換電磁閥(SV1，SV2)試樣氣體與比較氣體在測量室固定的時間間隔進行交替引入。

電磁閥SV1和SV2根據氣體分析儀發出的信號相互切換。

分析儀對比較氣體與試樣氣體各時段進行交替測量，比較氣體與試樣氣體變化量(＝測量對象的氣體濃度)輸出轉換成濃度值。

通過觀察比較氣體的變化量，去除干涉成分的影響和零點漂移。

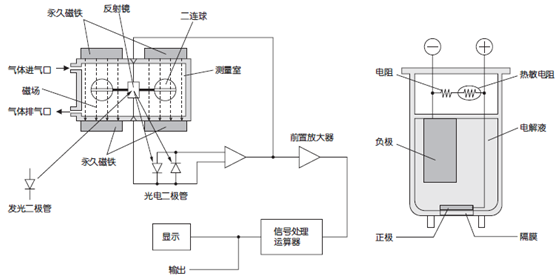

                     磁力式測量原理圖 (O2)                                         電化學式測量原理圖 (O2)
